Wer sich mit Teleskopschienen beschäftigt, stößt früher oder später auf den Begriff „Kugelkäfig". Doch was steckt genau dahinter, und warum spielt dieses Bauteil bei kugelgelagerten Teleskopschienen eine so wichtige Rolle? Dieser Artikel beantwortet die wichtigsten Fragen rund um den Kugelkäfig, erklärt seine Funktionsweise und hilft Ihnen, die richtige Auszugslösung für Ihre Anwendung zu wählen.
Ob im Maschinenbau, in der Fahrzeugtechnik oder im Industriemöbelbau: Die Wahl der richtigen Führungstechnik beeinflusst direkt die Qualität, Lebensdauer und Bedienbarkeit eines Produkts. Der Kugelkäfig ist dabei ein zentrales Element, das Sie kennen sollten, bevor Sie eine Entscheidung treffen.
Was ist ein Kugelkäfig bei einer Teleskopschiene?
Ein Kugelkäfig ist ein Halterungselement innerhalb einer Teleskopschiene, das mehrere Stahlkugeln in gleichmäßigem Abstand zueinander hält und führt. Er sorgt dafür, dass die Kugeln beim Aus- und Einfahren der Schiene nicht verrutschen, sich verteilen oder aufeinandertreffen, sondern geordnet und präzise zwischen den Schienenprofilen abrollen.
Der Kugelkäfig besteht in der Regel aus Kunststoff oder Stahl und ist so konstruiert, dass er die Kugeln in definierten Aussparungen hält. Diese Aussparungen sind exakt auf den Kugeldurchmesser abgestimmt, damit jede Kugel frei rotieren kann, ohne seitlich auszuweichen. Das Ergebnis ist eine gleichmäßige Lastverteilung über alle Kugeln hinweg sowie eine saubere, reproduzierbare Bewegung der Schiene. Bei einer kugelgelagerten Teleskopschiene ist der Kugelkäfig somit das Herzstück der Führungsgeometrie.
Wie funktioniert ein Kugelkäfig in einer Teleskopschiene?
Der Kugelkäfig sitzt zwischen den Schienenprofilen einer Teleskopschiene und bewegt sich beim Ausziehen oder Einfahren gemeinsam mit den Kugeln mit. Dabei wandert er mit halber Geschwindigkeit im Vergleich zu den Schienen selbst – ein physikalisches Prinzip, das als Käfigwanderung bezeichnet wird und eine gleichmäßige Lastverteilung sicherstellt.
Konkret funktioniert das so: Wenn Sie die Schiene ausziehen, rollen die Kugeln auf den Laufflächen der Innen- und Außenschiene ab. Der Kugelkäfig nimmt diese Rollbewegung auf und hält die Kugeln in ihrer relativen Position zueinander. Ohne Käfig würden die Kugeln wandern, sich stauen oder ungleichmäßig belastet werden, was zu erhöhtem Verschleiß und unruhigem Lauf führen würde. Mit Käfig hingegen bleibt die Bewegung leichtgängig, ruhig und präzise – auch bei wiederholten Auszugszyklen über lange Zeiträume.
Was passiert bei einem beschädigten Kugelkäfig?
Ein beschädigter oder gebrochener Kugelkäfig führt dazu, dass die Kugeln ihre definierte Position verlieren. Das äußert sich in einem unruhigen, hakenden Lauf der Schiene, einem erhöhten Geräuschpegel und beschleunigtem Verschleiß der Laufflächen. In solchen Fällen sollte die Schiene zeitnah ausgetauscht werden, da eine Reparatur des Käfigs in der Regel nicht sinnvoll ist.
Welche Vorteile bietet ein Kugelkäfig gegenüber gleitgelagerten Schienen?
Kugelgelagerte Teleskopschienen mit Kugelkäfig bieten gegenüber gleitgelagerten Varianten vor allem drei Vorteile: deutlich geringere Betätigungskräfte, höhere Präzision in der Führung und eine längere Lebensdauer bei regelmäßiger Nutzung.
Bei einer gleitgelagerten Schiene gleiten die Schienenprofile direkt aufeinander, was Reibung erzeugt. Diese Reibung erfordert mehr Kraft beim Ausziehen und führt schneller zu Verschleiß. Ein kugelgelagerter Auszug mit Kugelkäfig reduziert diese Reibung erheblich, weil die Kugeln eine rollende statt gleitende Bewegung ermöglichen. Das macht sich besonders bei schweren Lasten und häufigen Bedienvorgängen bemerkbar.
- Geringere Betätigungskraft: Die rollende Bewegung der Kugeln erfordert weniger Kraft als das direkte Gleiten von Metall auf Metall.
- Höhere Präzision: Der Kugelkäfig hält die Führungsgeometrie konstant, was eine gleichmäßige, spielarme Bewegung gewährleistet.
- Längere Lebensdauer: Weniger Reibung bedeutet weniger Abrieb an den Laufflächen, wodurch die Schiene deutlich länger funktionsfähig bleibt.
- Höhere Tragkraft: Kugellager können Lasten punktförmig und gleichmäßig verteilen, was bei bestimmungsgemäßem Einbau gemäß Montageangaben deutlich höhere Tragkräfte ermöglicht als vergleichbare Gleitlösungen.
Für anspruchsvolle industrielle Anwendungen, bei denen Zuverlässigkeit und Langlebigkeit wichtig sind, ist die kugelgelagerte Variante mit Kugelkäfig daher meist die bessere Wahl.
Wann ist ein Kugelkäfig die richtige Wahl für eine Auszugslösung?
Ein Kugelkäfig ist die richtige Wahl, wenn Sie hohe Tragkräfte, häufige Betätigungszyklen, eine präzise Führung oder einen leichtgängigen Lauf benötigen. Besonders in industriellen Umgebungen, im Fahrzeugbau oder bei professionellen Werkzeug- und Servicemöbeln zahlt sich die Investition in eine kugelgelagerte Teleskopschiene schnell aus.
Konkret empfiehlt sich eine Lösung mit Kugelkäfig in folgenden Situationen:
- Bei Anwendungen mit hohem Gewicht, zum Beispiel in Werkstattwagen, Industrielagersystemen oder Schubladen für schwere Werkzeuge
- Wenn die Schiene täglich oder mehrfach täglich betätigt wird und ein leichtgängiger Lauf wichtig ist
- Wenn eine präzise, spielfreie Führung gefragt ist, etwa in Maschinen oder Messgeräten
- In hygienisch sensiblen Bereichen wie der Lebensmittelverarbeitung, der Medizintechnik oder Laboren, wo Edelstahlausführungen mit Kugelkäfig besonders geeignet sind
- Wenn der Bauraum begrenzt ist, aber trotzdem hohe Tragkräfte bei bestimmungsgemäßem Einbau gemäß Montageangaben gefordert werden
Für einfache, selten genutzte Anwendungen mit geringen Lasten kann eine Gleitlösung ausreichend sein. Sobald jedoch Qualität, Langlebigkeit und Bedienerfreundlichkeit eine Rolle spielen, ist ein kugelgelagerter Auszug mit Kugelkäfig klar im Vorteil.
Wie pflegt und wartet man Teleskopschienen mit Kugelkäfig richtig?
Teleskopschienen mit Kugelkäfig sind für ihre gesamte Lebensdauer ausreichend geschmiert und profitieren von regelmäßiger Reinigung. Halten Sie die Laufflächen sauber, um die Leichtgängigkeit langfristig zu erhalten. Eine Nachschmierung ist ausschließlich dann erforderlich, wenn zuvor eine Reinigung stattgefunden hat.
Reinigung
Entfernen Sie regelmäßig Staub, Späne oder andere Verunreinigungen von den Laufflächen und dem Kugelkäfig. Verwenden Sie dafür ein weiches Tuch oder einen Pinsel. In besonders schmutzigen Umgebungen, etwa in Werkstätten oder Produktionshallen, empfiehlt sich eine häufigere Kontrolle, da Partikel zwischen den Kugeln und den Laufflächen zu erhöhtem Verschleiß führen können.
Schmierung
Eine Nachschmierung ist nur dann erforderlich, wenn die Schiene zuvor gereinigt wurde. Für die Schmierung eignen sich leichte Maschinenöle oder spezielle Schienenfette. Tragen Sie das Schmiermittel dünn auf die Laufflächen auf und fahren Sie die Schiene mehrmals aus und ein, damit es sich gleichmäßig verteilt. Vermeiden Sie übermäßige Schmierung, da zu viel Schmiermittel Schmutz anzieht und den gegenteiligen Effekt verursacht. In hygienisch sensiblen Bereichen sollten Sie ausschließlich lebensmittelgeeignete oder medizinisch zugelassene Schmiermittel verwenden.
Sichtkontrolle
Prüfen Sie den Kugelkäfig bei der Wartung auf sichtbare Risse oder Verformungen. Kontrollieren Sie außerdem, ob die Schiene noch gleichmäßig und ohne Haken läuft. Auffälligkeiten wie Geräusche, erhöhter Widerstand oder seitliches Spiel sind Hinweise darauf, dass eine genauere Inspektion oder ein Austausch sinnvoll ist.

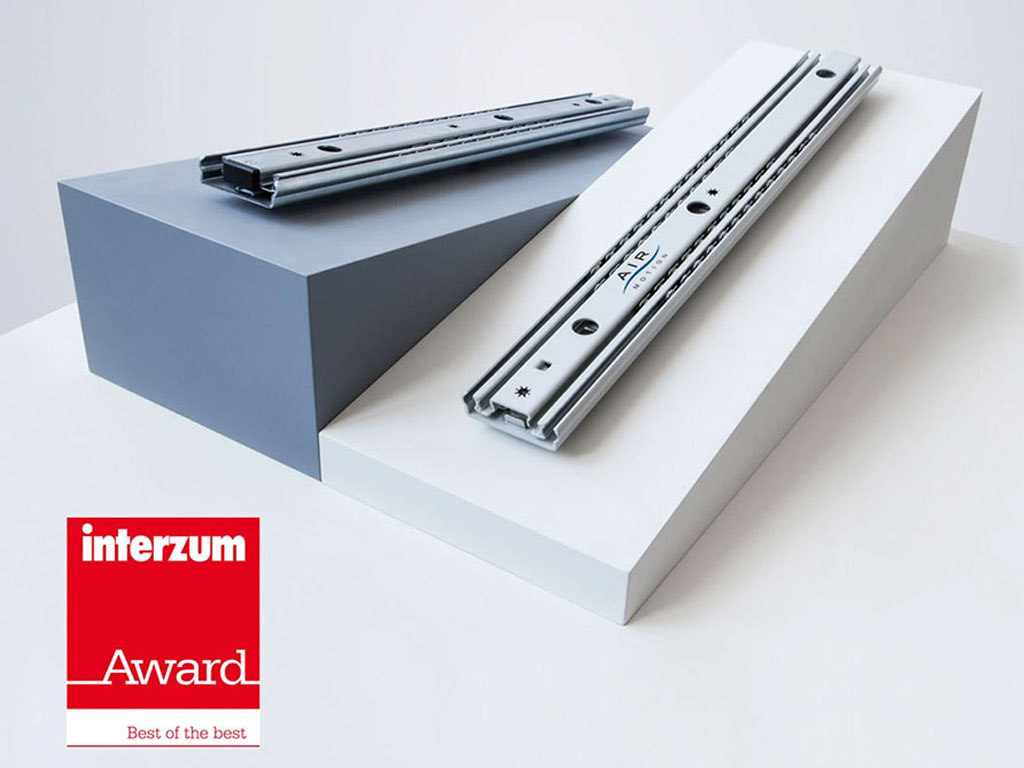

Wie SCHOCK® Sie bei der Wahl der richtigen Teleskopschiene unterstützt
Wir bei SCHOCK® entwickeln und fertigen kugelgelagerte Teleskopschienen mit hochwertigen Kugelkäfigen für ein breites Spektrum industrieller Anwendungen – vollständig in Europa und mit dem Anspruch kompromissloser Qualität. Ob Sie eine Standardlösung suchen oder eine maßgeschneiderte OEM-Variante benötigen: Unser Sortiment bietet die passende Antwort.
- Teilauszüge, Vollauszüge und Überauszüge für unterschiedliche Auszugswege und Einbausituationen
- Tragkräfte bei bestimmungsgemäßem Einbau gemäß Montageangaben – von leichten Anwendungen bis hin zu anspruchsvollen Schwerlastlösungen
- Werkstoffe aus verzinktem Stahl, Aluminium und Edelstahl für unterschiedliche Umgebungsanforderungen
- Zusatzfunktionen wie Dämpfung und Verriegelung für mehr Komfort und Sicherheit
- Schienenlängen bis 3.000 mm für große Auszugswege in Sonderanwendungen
Haben Sie Fragen oder möchten Sie die optimale Auszugslösung für Ihre Anforderungen besprechen? Kontaktieren Sie uns – unser Team steht Ihnen gerne mit technischer Beratung und konkreten Produktempfehlungen zur Seite.
