Montieren mit Köpfchen mit dem richtigen Winkel.

Montagewinkel für SCHOCK® Teleskopschienen, präzise befestigt, dauerhaft stabil

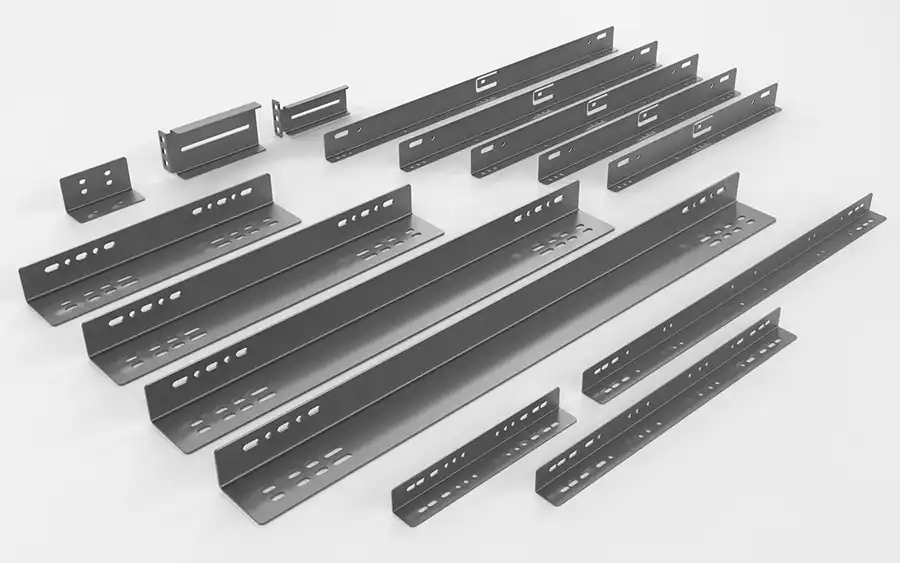

Unsere Montagewinkel sind die ideale Lösung für die einfache, sichere und präzise Befestigung von Teleskopschienen in unterschiedlichsten Anwendungen. Ob im Möbelbau, Maschinenbau oder industriellen Anlagen, mit diesen passgenauen Winkeln gelingt die Montage schnell, sauber und zuverlässig.

Gefertigt aus hochwertigem verzinktem Stahlband (ZM100, Zink+), sorgen sie für maximale Stabilität bei minimalem Platzbedarf. Durch ihre durchdachte Geometrie ermöglichen sie sowohl seitliche als auch bodenseitige Befestigungen, je nach Anforderung des Einbauraums.

Ob in Kombination mit Vollauszugsschienen, gedämpftem Selbsteinzug oder Drucköffnung Funktionen, unsere Montagewinkel garantieren festen Halt, perfekte Ausrichtung und eine langlebige Verbindung, ganz ohne Kompromisse.

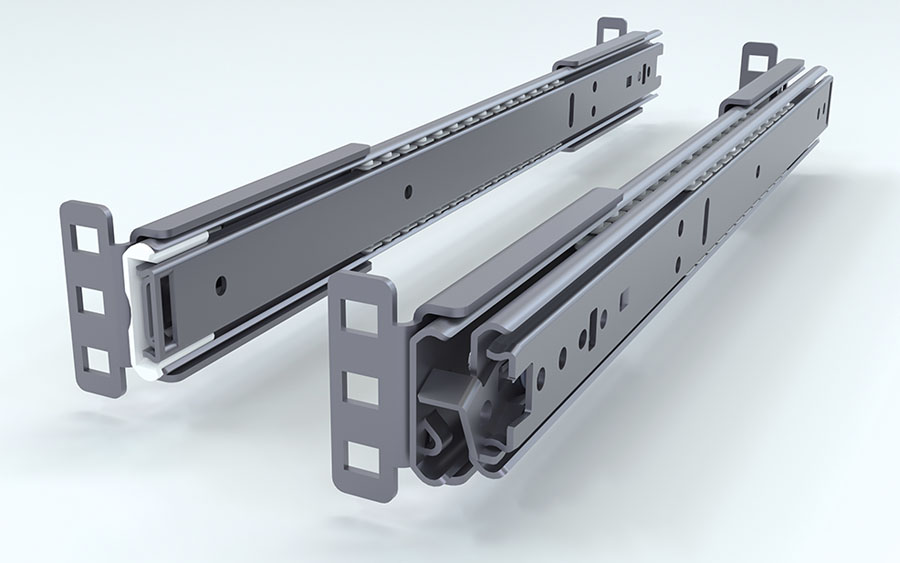

Gehäuse-Montagewinkel 35

Für Teleskopschienenserie

• Teilauszug 016
• Überauszug 044

Winkel zur Montage von Teleskopschienen in einem handelsüblichen Elektronikgestell/-gehäuse (EDV-Schrank, -Reck).

Sie benötigen 2 Winkel je Teleskopschiene.

Montage-Zubehör je Winkel stellt Kunde:

• 2 x Senkkopfschraube M4 x 10 mm (DIN 7991)
• 2 x Sechskantmutter M4 (DIN 934)
• 2 x Unterlegscheibe (DIN 125)

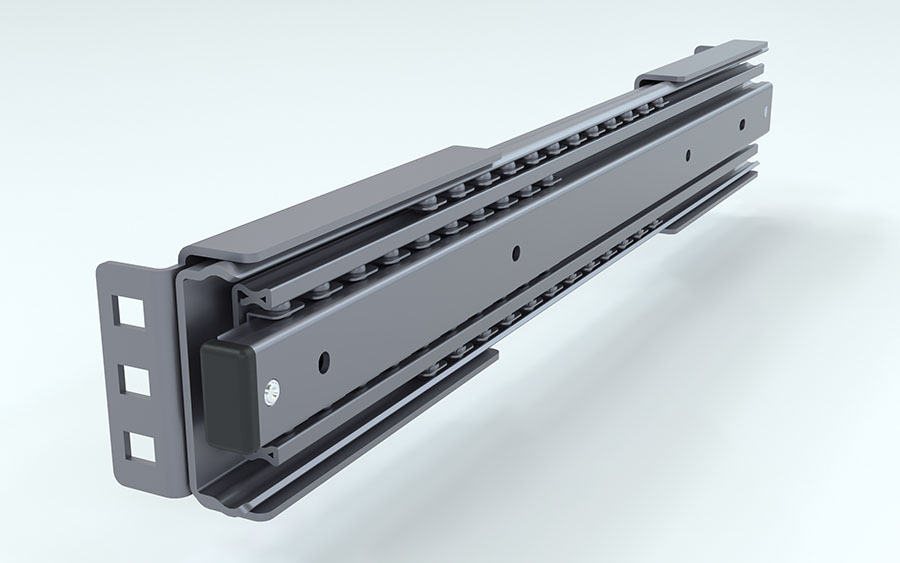

Gehäuse-Montagewinkel 57

Für Teleskopschienenserie

• Teilauszug 039

Winkel zur Montage von Teleskopschienen in einem handelsüblichen Elektronikgestell/-gehäuse (EDV-Schrank, -Reck).

Sie benötigen 2 Winkel je Teleskopschiene.

Montage-Zubehör je Winkel stellt Kunde:

• 2 x Senkkopfschraube M5 x 10 mm (DIN 7991)
• 2 x Sechskantmutter M5 (DIN 934)
• 2 x Unterlegscheibe (DIN 125)

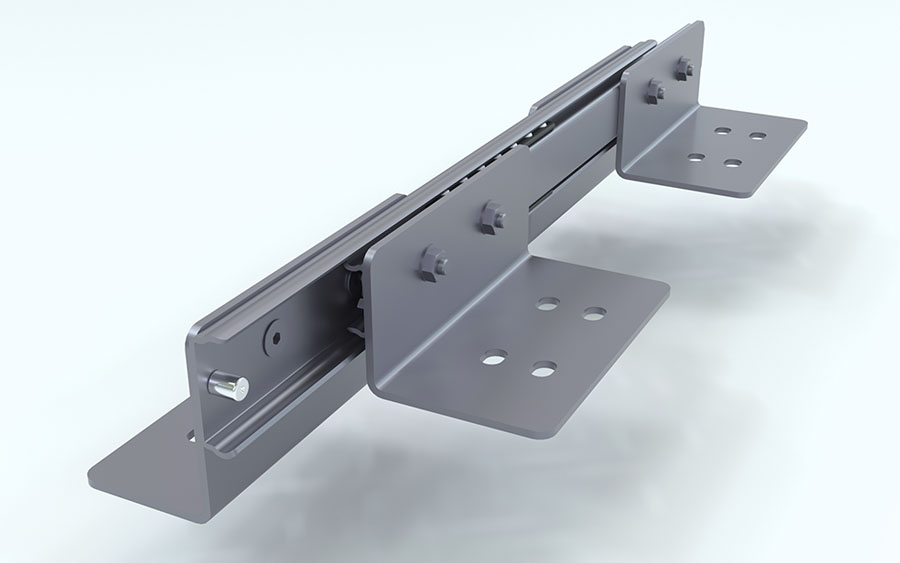

Universalwinkel 32

Für Teleskopschienenserie

• Teilauszug 010
• Überauszug 036 gedämpfter Selbsteinzug
• Überauszug 037
• Überauszug 038
• Vollauszug 039 Selbsteinzug

Für Boden oder Plattformmontage. Mindestens 2 Winkel je Teleskopschiene erforderlich (je nach Schienenlänge).

Sie benötigen 2 Winkel je Teleskopschiene.

Montage-Zubehör je Winkel stellt Kunde:

• 2 x Senkkopfschraube M5 x 12 mm (DIN 7991)
• 2 x Sechskantmutter M5 (DIN 934)
• 2 x Unterlegscheibe (DIN 125)

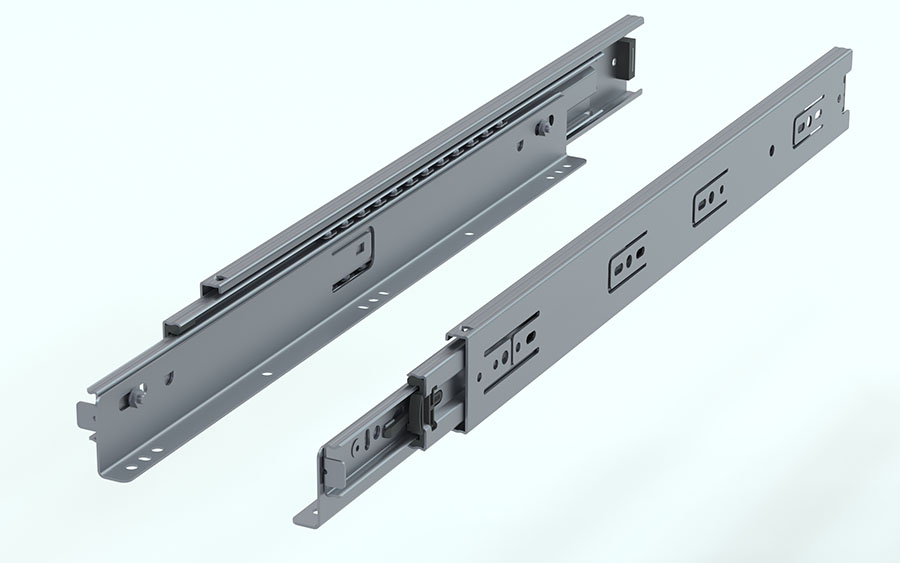

Aufsteckwinkel

Für Teleskopschienenserie

• Vollauszug 012
• Vollauszug 072 ohne Selbsteinzug und Drucköffnung

Sie benötigen 1 Winkel je Teleskopschiene.

Montage-Zubehör je Winkel stellt Kunde:

• 2 x Senkkopfschraube M5 x 12 mm (DIN 7991)
• 2 x Sechskantmutter M5 (DIN 934)
• 2 x Unterlegscheibe (DIN 125)
