Teleskopschienen begegnen uns überall: in der Küchenschublade, im Werkstattwagen, in der Produktionsmaschine. Doch wer denkt, eine Schiene sei einfach eine Schiene, liegt schnell daneben. Gerade im B2B-Bereich, in dem Maschinenbauer, Fahrzeugausrüster und Anlagenbauer auf zuverlässige Auszugslösungen angewiesen sind, entscheidet die Wahl der richtigen Teleskopschienen über reibungslosen Betrieb oder kostspielige Ausfälle.
Dieser Artikel beantwortet die wichtigsten Fragen rund um Teleskopschienen, damit Sie bei der Auswahl sicher und informiert entscheiden können.
Was sind Teleskopschienen und wofür werden sie eingesetzt?
Teleskopschienen sind mechanische Führungssysteme, die einen beweglichen Auszug entlang einer festen Schiene ermöglichen. Sie bestehen aus zwei oder mehr ineinandergreifenden Schienenprofilen und werden überall dort eingesetzt, wo Schubladen, Einschübe oder Baugruppen geführt, ausgezogen und sicher belastet werden müssen.
Das Einsatzspektrum ist breit: Im Möbelbau sorgen sie für sanft gleitende Schubladen. Im Maschinenbau führen sie schwere Einschübe, Werkzeugträger oder Bedienelemente. In Fahrzeugen sichern sie ausziehbare Ladeböden oder Serviceeinheiten. Auch in der Medizintechnik, in Laboren und in der Lebensmittelverarbeitung sind Teleskopschienen ein wichtiger Bestandteil funktionaler Konstruktionen. Kugelgelagerte Ausführungen bieten dabei besonders präzise, leichtgängige Bewegungen und sind für wiederkehrende Belastungen ausgelegt.
Welche Unterschiede bestehen zwischen Schubladen- und Maschinenbauschienen?
Der wesentliche Unterschied liegt in Tragkraft, Robustheit und Präzision. Schubladenschienen sind für leichte bis mittlere Lasten im Möbelbereich ausgelegt. Maschinenbauschienen hingegen müssen hohe Gewichte tragen, starke Vibrationen aushalten und oft unter anspruchsvollen Umgebungsbedingungen zuverlässig funktionieren.

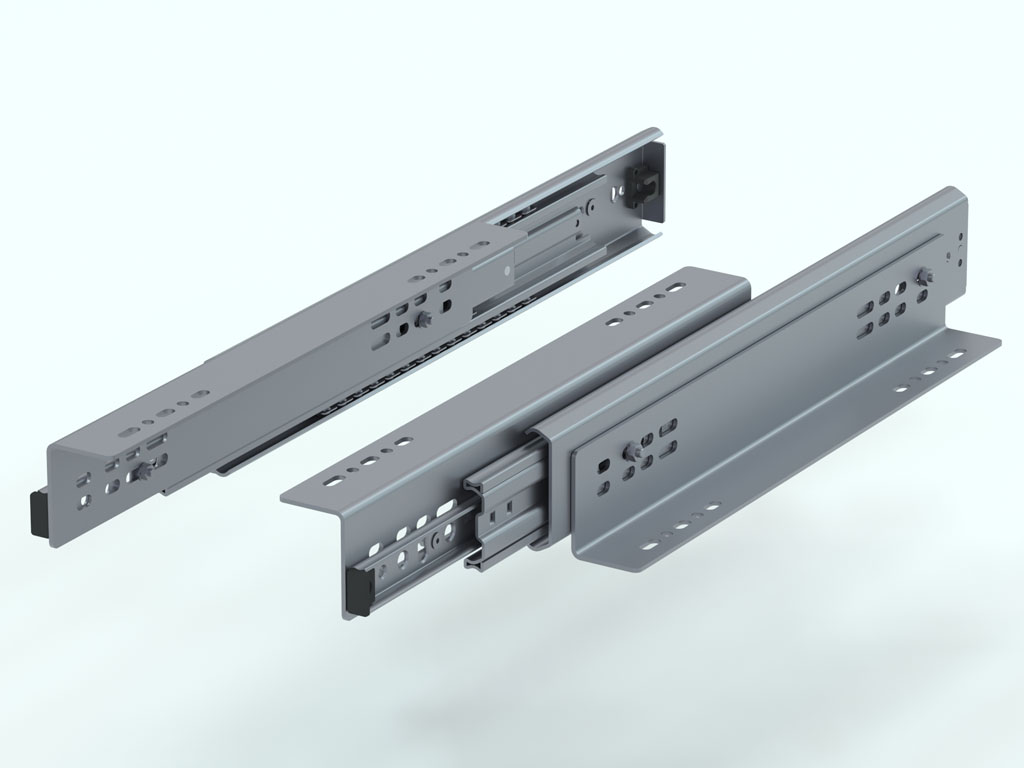

Schubladenschienen: leicht und komfortabel
Schubladenschienen sind in der Regel für den Einsatz in Innenräumen optimiert. Sie bieten angenehme Laufeigenschaften, oft mit Dämpfung oder Selbsteinzug, und sind auf häufige, aber leichte Nutzung ausgelegt. Die Tragkräfte liegen typischerweise im unteren Bereich, und als Material wird meist verzinkter Stahl für den Standardbedarf verwendet.
Maschinenbauschienen: robust und belastbar
Im Maschinenbau gelten andere Anforderungen. Hier zählen Steifigkeit, Verschleißfestigkeit und die Fähigkeit, dauerhaft hohe Lasten sicher zu führen. Zusatzfunktionen wie Verriegelung oder definierte Endanschläge sind hier keine Extras, sondern oft technische Notwendigkeiten. Auch die Einbausituation ist anspruchsvoller: Schienen müssen innerhalb enger Toleranzen arbeiten und dürfen sich unter Last nicht verformen.
Welche Tragkräfte brauchen Teleskopschienen im Maschinenbau?
Im Maschinenbau sind Tragkräfte von 100 kg pro Paar und mehr keine Seltenheit. Für schwere Anwendungen wie Maschineneinschübe, Werkzeugträger oder Industrielagersysteme werden Schienen mit Tragkräften bis zu 2.500 kg bei bestimmungsgemäßem Einbau gemäß Montageangaben eingesetzt.
Die benötigte Tragkraft hängt von mehreren Faktoren ab: dem Gewicht der ausgezogenen Baugruppe, der Auszugslänge, der Einbauposition und der Art der Belastung, also davon, ob sie statisch oder dynamisch ist. Wichtig ist dabei, dass Tragkraftangaben immer im Kontext des korrekten Einbaus gelten. Eine falsch montierte Schiene kann ihre Nennlast nicht sicher halten, selbst wenn sie technisch dafür ausgelegt ist. Deshalb sollten Sie bei der Planung immer die Montageangaben des Herstellers berücksichtigen und im Zweifel technische Beratung einholen.
Grundsätzlich lassen sich Anwendungen in drei Lastkategorien einteilen:
- Leichte bis mittlere Lasten: bis 50 kg pro Paar, typisch für Servicemöbel und Werkstattwagen
- Mittlere bis hohe Lasten: bis 100 kg pro Paar, geeignet für Fahrzeugausrüstung und Industrieregale
- Schwerlast: bis 230 kg pro Paar und darüber hinaus, für Maschinenbau und Sonderanlagen
Welches Material ist für Teleskopschienen im Maschinenbau am besten geeignet?
Die Materialwahl hängt von der Umgebung und den Anforderungen ab. Verzinkter Stahl ist die wirtschaftliche Standardlösung für trockene Innenanwendungen. Edelstahl eignet sich für feuchte, hygienisch sensible oder korrosive Umgebungen. Aluminium ist die richtige Wahl, wenn Gewicht eingespart werden muss.
Im Maschinenbau trifft man je nach Einsatzbereich auf alle drei Materialien:
- Verzinkter Stahl: hohe Steifigkeit, gutes Preis-Leistungs-Verhältnis, geeignet für geschützte Innenanwendungen
- Edelstahl: korrosionsbeständig, leicht zu reinigen, ideal für Lebensmitteltechnik, Medizintechnik, maritime Anwendungen und Labore
- Aluminium: leicht und dennoch tragfähig, nützlich für mobile Anwendungen oder wenn das Gesamtgewicht einer Konstruktion minimiert werden soll
Gerade in hygienisch sensiblen Bereichen ist Edelstahl oft nicht nur sinnvoll, sondern vorgeschrieben. Wer hier auf verzinkten Stahl setzt, riskiert Korrosion und damit Ausfälle oder Reinigungsprobleme.
Wann sollte man OEM-Lösungen statt Standardschienen wählen?
OEM-Lösungen sind dann sinnvoll, wenn Standardschienen die spezifischen Anforderungen einer Konstruktion nicht vollständig erfüllen. Das ist der Fall bei ungewöhnlichen Einbaumaßen, besonderen Funktionsanforderungen, sehr hohen Stückzahlen oder wenn eine fertig montierte Baugruppe geliefert werden soll.
Viele Maschinenbauer und Fahrzeugausrüster arbeiten mit Serienmaschinen, bei denen Standardlösungen gut funktionieren. Doch sobald eine Anwendung spezifische Längen, besondere Verriegelungsmechanismen, angepasste Oberflächenbehandlungen oder vormontierte Einheiten erfordert, lohnt sich der Blick auf maßgeschneiderte OEM-Lösungen. Diese können auf Wunsch vollständig entwickelt, gefertigt und als Baugruppe geliefert werden, was die eigene Fertigung entlastet und die Montagezeit verkürzt.
Ein weiterer Vorteil von OEM-Lösungen: Sie lassen sich direkt in bestehende Produktionsprozesse integrieren und reduzieren den Aufwand für Qualitätsprüfung und Lagerhaltung auf Kundenseite.
Welche Fehler sollte man bei der Auswahl von Teleskopschienen vermeiden?
Die häufigsten Fehler bei der Auswahl von Teleskopschienen sind: die Tragkraft zu knapp zu kalkulieren, das falsche Material für die Umgebung zu wählen, Schienenlänge und Auszugslänge zu verwechseln sowie Zusatzfunktionen wie Verriegelung oder Dämpfung nicht zu berücksichtigen.
Hier sind die wichtigsten Punkte, auf die Sie achten sollten:
- Tragkraft nicht unterschätzen: Kalkulieren Sie immer mit einem Sicherheitspuffer und beachten Sie, dass Angaben nur bei bestimmungsgemäßem Einbau gemäß Montageangaben gelten.
- Einbausituation prüfen: Horizontale und vertikale Einbaulagen stellen unterschiedliche Anforderungen an die Schiene.
- Auszugslänge klar definieren: Die Schienenlänge ist nicht identisch mit dem nutzbaren Auszugsweg. Bei Vollauszügen entspricht der Auszugsweg etwa der Schienenlänge, bei Überauszügen ist er größer.
- Material passend zur Umgebung wählen: Feuchtigkeit, Reinigungsmittel oder aggressive Medien erfordern korrosionsbeständige Werkstoffe.
- Zusatzfunktionen einplanen: Dämpfung, Selbsteinzug oder Verriegelung können für Sicherheit und Komfort wichtig sein und sollten frühzeitig in die Konstruktion einfließen.
Ein häufig unterschätzter Punkt ist die Dokumentation: Achten Sie darauf, dass der Hersteller klare Montageangaben liefert. Nur so können Sie sicherstellen, dass die Schienen ihre angegebenen Leistungswerte auch tatsächlich erreichen.
Wie SCHOCK® Sie bei der Auswahl der richtigen Teleskopschienen unterstützt
Wir bei SCHOCK® kennen die Anforderungen im Maschinenbau, in der Fahrzeugtechnik und im Anlagenbau aus langjähriger Erfahrung. Unser Sortiment an kugelgelagerten Teleskopschienen „Made in Europe" deckt ein breites Spektrum ab und hilft Ihnen, die passende Lösung für Ihre Anwendung zu finden:
- Teilauszüge, Vollauszüge und Überauszüge für unterschiedlichste Einbausituationen
- Tragkräfte bis 2.500 kg bei bestimmungsgemäßem Einbau gemäß Montageangaben
- Schienenlängen bis 3.000 mm
- Werkstoffe: verzinkter Stahl, Aluminium und Edelstahl
- Smarte Zusatzfunktionen wie Dämpfung und Verriegelung
- Maßgeschneiderte OEM-Lösungen inklusive Baugruppenmontage
Sprechen Sie uns an und schildern Sie uns Ihre Anwendung. Wir helfen Ihnen, die richtige Schiene für Ihre Konstruktion zu finden – ob aus dem Standardprogramm oder als individuelle Sonderlösung. Nehmen Sie jetzt Kontakt auf – wir beraten Sie gerne persönlich und finden gemeinsam die optimale Lösung für Ihr Projekt.
