Wie testet man die Tragfähigkeit einer Linearführung vor dem Serieneinsatz?

Die Tragfähigkeit einer Linearführung vor dem Serieneinsatz prüft man durch eine Kombination aus statischer Belastungsprüfung, dynamischer Lebensdauerprüfung und praxisnahen Funktionstests unter realen Einbaubedingungen. Wer diesen Prozess strukturiert durchführt, vermeidet ungeplante Ausfälle, Folgekosten und Sicherheitsrisiken im laufenden Betrieb. Die folgenden Abschnitte beantworten die wichtigsten Fragen rund um den Prüfprozess für Schwerlastteleskopschienen und Linearführungen im industriellen Umfeld.

Welche Prüfverfahren sind für Linearführungen unter Schwerlast geeignet?

Für Linearführungen unter Schwerlast sind drei Prüfverfahren relevant: die statische Lastprüfung zur Ermittlung der maximalen Tragkraft, die dynamische Zyklusprüfung zur Bewertung der Lebensdauer und die Funktionsprüfung unter Betriebsbedingungen. Jedes Verfahren liefert andere Aussagen und ergänzt die übrigen. Erst die Kombination ergibt ein belastbares Bild der realen Eignung.

Bei der statischen Lastprüfung wird die Führung mit einer definierten Last belastet und auf Verformung, Durchbiegung und bleibende Deformation geprüft. Diese Methode zeigt, ob die Führung kurzfristig auftretende Spitzenlasten aushält.

Die dynamische Zyklusprüfung simuliert den Dauerbetrieb: Die Führung wird über eine festgelegte Anzahl von Hüben unter Last bewegt. Ziel ist es, Verschleißverhalten, Lagerspiel und Laufruhe über die Zeit zu beobachten.

Die Funktionsprüfung geht noch einen Schritt weiter und integriert die Führung in einen möglichst realistischen Aufbau. Hier werden Einbaulage, Lastangriffspunkt und Umgebungsbedingungen so nah wie möglich an der späteren Anwendung abgebildet.

Wie unterscheidet sich statische von dynamischer Belastungsprüfung?

Die statische Belastungsprüfung misst das Verhalten einer Linearführung unter ruhender Last, die dynamische Prüfung bewertet das Verhalten unter wiederholter Bewegung mit Last. Beide Prüfungen liefern unterschiedliche Kennwerte und dürfen nicht gegeneinander ausgetauscht werden.

Statische Prüfung: Was sie aussagt

Bei der statischen Prüfung liegt die Führung still und wird mit einer definierten Kraft belastet. Gemessen werden Durchbiegung, bleibende Verformung und das Verhalten der Lagerung unter Spitzenlast. Diese Werte sind wichtig für Anwendungen, in denen die Führung häufig in ausgefahrenem Zustand steht und dabei Last trägt, zum Beispiel bei ausfahrbaren Maschinenteilen oder Serviceklappen.

Dynamische Prüfung: Was sie aussagt

Die dynamische Prüfung simuliert reale Betriebszyklen: Die Führung fährt unter Last wiederholt ein und aus. Beobachtet werden Laufgeräusche, Lagerspiel, Kraftaufwand über die Hubzahl und der Zeitpunkt, ab dem Verschleiß messbar wird. Diese Ergebnisse sind für Anwendungen mit hoher Zykluszahl besonders wichtig, etwa in der Produktionstechnik oder im Fahrzeugbau.

Was sind realistische Testbedingungen für den Serieneinsatz?

Realistische Testbedingungen bedeuten, dass Last, Einbaulage, Umgebungstemperatur, Schmierstoffversorgung und Zykluszahl so nah wie möglich an der späteren Serienanwendung liegen. Tests unter idealisierten Laborbedingungen liefern zwar reproduzierbare Messwerte, spiegeln aber selten das tatsächliche Verhalten im Betrieb wider.

Folgende Faktoren sollten bei der Testplanung berücksichtigt werden:

Einbaulage: Horizontale, vertikale und schräge Montage belasten Führungen unterschiedlich. Prüfen Sie in der Einbaulage, die später in der Konstruktion vorgesehen ist.
Lastangriffspunkt: Eine außermittig angreifende Last erzeugt Kippmomente, die die Tragfähigkeit erheblich reduzieren können. Testen Sie daher mit dem realen Schwerpunkt der zu tragenden Baugruppe.
Schmierung: Testen Sie unter den Schmierstoffbedingungen, die im Betrieb tatsächlich herrschen, also auch bei reduzierter oder ausgesetzter Schmierung, wenn das realistisch ist.
Temperatur und Umgebung: Feuchte, Staub oder chemische Einflüsse verändern das Lauf- und Verschleißverhalten. Für Anwendungen in der Lebensmittelverarbeitung oder im Außenbereich sind Korrosionstests sinnvoll.
Zykluszahl: Orientieren Sie sich an der erwarteten Lebensdauer des Gesamtsystems, nicht an einem pauschalen Mindestwert.

Welche Messwerte entscheiden über die Freigabe einer Linearführung?

Über die Freigabe einer Linearführung für den Serieneinsatz entscheiden vor allem vier Messwerte: maximale Durchbiegung unter Nennlast, Betätigungskraft über den gesamten Hub, Lagerspiel nach Abschluss der Zyklusprüfung und bleibende Verformung nach dem Spitzenlasttest. Diese Werte müssen innerhalb der vom Hersteller angegebenen Toleranzen liegen.

Konkret sollten Sie folgende Kenngrößen dokumentieren und bewerten:

Durchbiegung: Wie stark biegt sich die Führung im ausgefahrenen Zustand unter Nennlast durch? Für präzisionskritische Anwendungen gelten oft sehr enge Toleranzen.
Betätigungskraft: Wie viel Kraft ist nötig, um die Führung ein- und auszufahren? Eine zu hohe Betätigungskraft weist auf Verspannungen oder Fertigungsabweichungen hin.
Lagerspiel nach Zyklusprüfung: Wie viel Spiel zeigt die Führung nach der definierten Hubzahl? Steigendes Spiel signalisiert Verschleiß und mögliche Präzisionsverluste im Betrieb.
Bleibende Verformung: Gibt es nach dem Spitzenlasttest messbare plastische Verformungen an Schiene oder Lagerung? Wenn ja, ist die Führung für diese Last nicht geeignet.

Wann sollte ein Hersteller in den Prüfprozess eingebunden werden?

Der Hersteller sollte so früh wie möglich in den Prüfprozess eingebunden werden, idealerweise bereits in der Auslegungsphase. Hersteller kennen die Grenzen ihrer Produkte aus eigenen Tests und können Fehlkonfigurationen vermeiden, bevor aufwendige Prüfaufbauten entstehen.

Konkret ist die Einbindung des Herstellers in folgenden Situationen besonders sinnvoll:

Wenn die geplante Last nahe an den Nennwerten der Führung liegt und Sicherheitsmargen geprüft werden müssen
Wenn ungewöhnliche Einbausituationen vorliegen, etwa sehr lange Auszugslängen oder starke Kippmomente
Wenn die Umgebungsbedingungen von den Standardanwendungen abweichen, zum Beispiel durch Temperaturschwankungen, Feuchtigkeit oder chemische Belastung
Wenn Produkthaftungsfragen eine Rolle spielen und die Prüfung nachvollziehbar dokumentiert sein muss

Viele Hersteller bieten technische Beratung und eigene Prüfberichte an, die Ihre Freigabedokumentation ergänzen können. Das spart Zeit und reduziert das Risiko von Fehlentscheidungen.

Welche Fehler beim Testen führen zu Fehlentscheidungen im Serieneinsatz?

Der häufigste Fehler beim Testen von Linearführungen ist das Prüfen unter idealisierten Bedingungen, die nicht der Serienanwendung entsprechen. Wer zum Beispiel nur horizontal und ohne Kippmoment testet, aber später vertikal und mit außermittigem Lastangriff einbaut, wird in der Serie Probleme bekommen, die der Test nicht angezeigt hat.

Weitere typische Fehler sind:

Zu geringe Zykluszahl in der Prüfung: Verschleißeffekte zeigen sich oft erst nach Tausenden von Hüben. Wer zu früh abbricht, übersieht schleichende Degradation.
Prüfung ohne Schmierstoffvarianz: Wenn der Test immer mit frisch geschmierter Führung beginnt, wird das Verhalten bei reduzierter Schmierung nicht erfasst.
Fehlende Dokumentation der Einbaubedingungen: Testergebnisse ohne genaue Angabe von Einbaulage, Lastangriffspunkt und Prüftemperatur sind kaum reproduzierbar und für die Serienfreigabe wenig belastbar.
Verwechslung von Nennlast und Betriebslast: Herstellerangaben zur Tragfähigkeit gelten bei bestimmungsgemäßem Einbau gemäß Montageangaben. Wer diese Bedingungen nicht einhält, kann sich nicht auf die angegebenen Werte verlassen.
Kein Test unter Betriebstemperatur: Thermische Ausdehnung kann die Lagerluft verändern und das Laufverhalten beeinflussen, besonders bei Metallführungen in wechselnden Temperaturbereichen.

Wie SCHOCK® bei der Prüfung von Schwerlastteleskopschienen unterstützt

Wir wissen, dass die Freigabe einer Linearführung für den Serieneinsatz mehr erfordert als ein einfaches Datenblatt. Deshalb unterstützen wir technische Entscheider aktiv dabei, unsere Schwerlastteleskopschienen richtig auszulegen, zu prüfen und sicher in ihre Konstruktionen zu integrieren.

Das bringen wir konkret in den Prüfprozess ein:

Tragfähigkeitsangaben, die immer an den bestimmungsgemäßen Einbau gemäß unseren Montageangaben gebunden sind, damit Sie realistische Auslegungsgrundlagen haben
Technische Beratung zu Einbaulage, Kippmoment und Lastangriffspunkt, bevor der erste Prototyp gebaut wird
Produkte mit Tragkräften bis 2.500 kg und Schienenlängen bis 3.000 mm, gefertigt in Europa mit hoher Fertigungstiefe innerhalb der SCHOCK Group

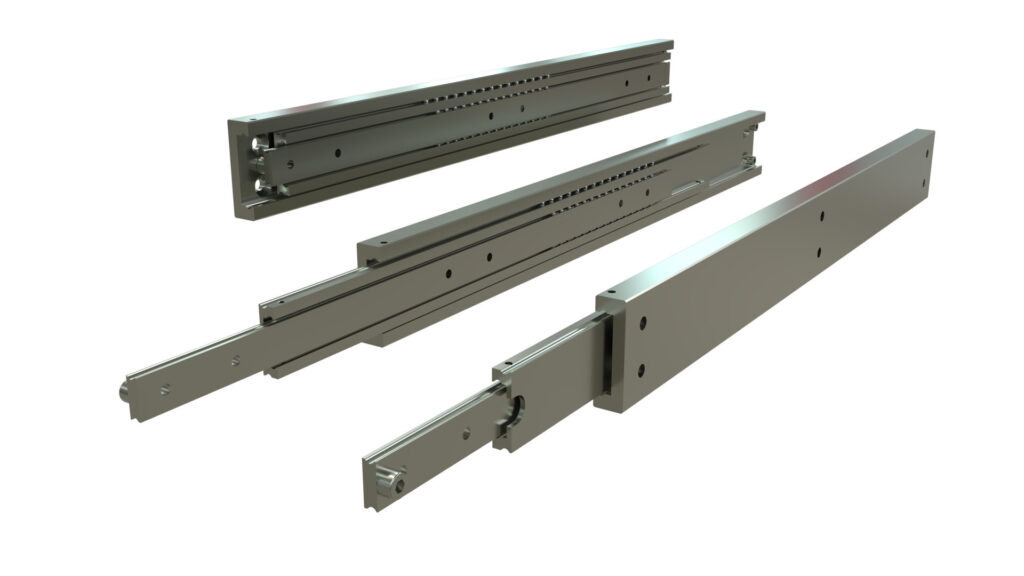

Varianten in verzinktem Stahl, Aluminium und Edelstahl, die auch für korrosive oder hygienisch sensible Umgebungen geeignet sind
Qualitätsmanagement nach ISO 9001 und konsequente Umsetzung von Total Quality Management in allen Fertigungsbereichen

Wenn Sie eine Führungslösung für Lasten ab 150 kg planen und wissen möchten, welche Ausführung für Ihre Anwendung geeignet ist, sprechen Sie uns gerne an. Ein Beratungsgespräch hilft Ihnen, den Prüfaufwand gezielt zu planen und Fehlentscheidungen im Vorfeld zu vermeiden.
