Rollgeformte Teleskopschienen sind die wirtschaftlich sinnvollere Wahl für Standardanwendungen mit moderaten Lasten und hohen Stückzahlen. Gefräste Teleskopschienen aus Massivmaterial kommen dann zum Einsatz, wenn extreme Traglasten, enge Toleranzen oder besondere Werkstoffeigenschaften gefragt sind. Welche Fertigungsmethode konkret zu Ihrer Anwendung passt, hängt von den Lastanforderungen, der Einbausituation und dem geforderten Werkstoff ab. Die folgenden Fragen helfen Ihnen, die richtige Entscheidung zu treffen.
Was sind die Unterschiede zwischen rollgeformten und gefrästen Teleskopschienen?
Rollgeformte Teleskopschienen entstehen durch das kontinuierliche Umformen von Metallband zu einem Profil mit definiertem Querschnitt. Gefräste Teleskopschienen werden dagegen aus Massivmaterial spanend hergestellt, wobei das fertige Profil durch CNC-Fräsen aus einem Vollmaterial-Rohling herausgearbeitet wird. Der wesentliche Unterschied liegt in Wandstärke, Formgenauigkeit und erreichbarer Traglast.
Beim Rollformen lassen sich dünnwandige, leichte Profile in großen Mengen kosteneffizient produzieren. Das Verfahren eignet sich hervorragend für Standardgeometrien und ist besonders wirtschaftlich bei mittleren bis hohen Stückzahlen. Die erzielbaren Profilgeometrien sind durch den Umformprozess begrenzt, bieten aber für die meisten industriellen Anwendungen ausreichend Flexibilität.
CNC-gefräste Schienen aus Massivmaterial bieten dagegen deutlich höhere Wandstärken, engere Maßtoleranzen und eine wesentlich größere Gestaltungsfreiheit bei der Profilgeometrie. Sie ermöglichen Traglasten, die mit rollgeformten Profilen technisch nicht erreichbar wären. Dafür ist der Fertigungsaufwand höher, was sich in längeren Lieferzeiten und höheren Stückkosten niederschlägt.
Welche Fertigungsmethode liefert höhere Traglasten?
Gefräste Teleskopschienen aus Massivmaterial erzielen deutlich höhere Traglasten als rollgeformte Schienen. Während rollgeformte Schienen typischerweise für Anwendungen im Bereich bis zu einigen hundert Kilogramm ausgelegt sind, ermöglichen CNC-gefräste Massivmaterial-Schienen bei bestimmungsgemäßem Einbau gemäß Montageangaben Traglasten bis 2.500 kg pro Paar.
Der Grund liegt in der Materialdicke und der Profilsteifigkeit. Ein rollgeformtes Profil hat konstruktionsbedingt dünnere Wandstärken, die bei sehr hohen Lasten an ihre Grenzen stoßen. Ein aus dem Vollen gefrästes Profil hingegen bringt die nötige Masse und Steifigkeit mit, um auch bei extremen Biegemomenten und Stoßbelastungen formstabil zu bleiben.
Für Anwendungen wie Werkzeugmaschinen, Schwerlastschubladen in Industrieanlagen oder den Sonderfahrzeugbau ist die gefräste Ausführung daher die technisch überlegene Wahl. Wichtig ist dabei immer, die Einbausituation, den Auszugsweg und die tatsächliche Lastverteilung in die Auslegung einzubeziehen, da diese Parameter die erreichbare Traglast direkt beeinflussen.
Wann ist eine rollgeformte Teleskopschiene die bessere Wahl?
Rollgeformte Teleskopschienen sind die bessere Wahl, wenn die Lastanforderungen im moderaten Bereich liegen, Bauraum und Gewicht eine Rolle spielen und wirtschaftliche Effizienz bei größeren Stückzahlen gefragt ist. Sie bieten ein sehr gutes Verhältnis von Leistung, Gewicht und Kosten für den Großteil industrieller Standardanwendungen.
Typische Einsatzfelder, in denen rollgeformte Schienen ihre Stärken ausspielen:
- Schubladensysteme und Auszüge in Schaltschränken oder Serverschränken
- Medizinische Geräte und Laborausstattungen mit moderaten Lastanforderungen
- Gastronomie- und Küchentechnik, wo Korrosionsbeständigkeit und Hygiene wichtig sind
- Lebensmittelverarbeitung mit regelmäßiger Nassreinigung
- Serienmaschinen mit definierten, gleichbleibenden Lasten
Rollgeformte Profile lassen sich zudem in den Werkstoffen verzinkter Stahl, Aluminium und Edelstahl fertigen, was sie flexibel für unterschiedliche Umgebungsbedingungen macht. Wenn Ihr Projekt also keine extremen Lastspitzen erfordert und eine wirtschaftliche Serienfertigung im Vordergrund steht, ist die rollgeformte Variante in der Regel die pragmatische Wahl.
In welchen Anwendungen sind gefräste Schienen unverzichtbar?
Gefräste Teleskopschienen sind dann die richtige Wahl, wenn rollgeformte Profile die geforderte Traglast, Steifigkeit oder Maßgenauigkeit nicht erreichen können. Das betrifft vor allem Anwendungen mit sehr hohen statischen oder dynamischen Lasten, engen Toleranzanforderungen oder extremen Umgebungsbedingungen.
Anwendungsbereiche, in denen gefräste Schienen ihre Stärken besonders deutlich zeigen:
- Werkzeugmaschinen: Hohe Präzision und Steifigkeit bei gleichzeitig großen Lasten
- Windkraftanlagen: Extreme mechanische Belastungen und Langzeitstabilität in schwer zugänglichen Einbauorten
- Sonderfahrzeugbau: Stoßbelastungen, Vibrationen und hohe Nutzlasten im mobilen Einsatz
- Schwerlastschubladen in Industrieanlagen: Dauerbetrieb mit gleichbleibend hoher Last
- Maritime Anwendungen: Kombination aus hoher Last und aggressiver Korrosionsumgebung
Überall dort, wo ein Ausfall der Führungslösung zu Maschinenstillstand, Sicherheitsrisiken oder hohen Folgekosten führen würde, ist die gefräste Massivmaterial-Schiene die technisch zuverlässigere Lösung. Die höheren Stückkosten amortisieren sich in diesen Szenarien schnell durch geringere Wartungsintervalle und eine längere Lebensdauer.
Welche Werkstoffe eignen sich für welche Herstellungsmethode?
Rollgeformte Teleskopschienen sind in verzinktem Stahl, Aluminium und Edelstahl erhältlich. Gefräste Schienen aus Massivmaterial werden ebenfalls in diesen Werkstoffen gefertigt, wobei für Hochlastanwendungen typischerweise Edelstahl V4A (1.4404) oder hochfeste Aluminiumlegierungen wie EN-AW 6082 T6 eingesetzt werden.
Rollgeformte Schienen: Werkstoffwahl nach Umgebung
Verzinkter Stahl eignet sich für trockene Innenumgebungen mit moderater Korrosionsbelastung. Aluminium bietet eine gute Kombination aus Leichtgewicht und Korrosionsbeständigkeit, was es für mobile Anwendungen und Bereiche mit Gewichtsbeschränkungen interessant macht. Edelstahl ist die erste Wahl, wenn Hygieneanforderungen, Nassreinigung oder chemische Beständigkeit gefragt sind, zum Beispiel in der Lebensmittelindustrie oder in Labors.
Gefräste Schienen: Werkstoffwahl nach Lastprofil
Bei gefrästen Schienen beeinflusst der Werkstoff nicht nur die Korrosionsbeständigkeit, sondern auch die erreichbare Traglast. Edelstahl V4A (1.4404) bietet maximale Beständigkeit in aggressiven Medien und ist für maritime oder chemische Umgebungen besonders geeignet. Aluminium EN-AW 6082 T6 punktet mit einem sehr guten Verhältnis von Festigkeit zu Gewicht und eignet sich dort, wo Gewichtsreduktion bei gleichzeitig hoher Last gefragt ist. Verzinkter Stahl bleibt auch bei gefrästen Schienen eine wirtschaftliche Option für weniger korrosive Umgebungen.
Wie wählt man die richtige Teleskopschiene für den Maschinenbau aus?
Die richtige Teleskopschiene für den Maschinenbau wählt man anhand von vier zentralen Kriterien: der geforderten Traglast bei bestimmungsgemäßem Einbau gemäß Montageangaben, dem verfügbaren Bauraum, den Umgebungsbedingungen und dem Auszugsweg. Erst wenn diese Parameter feststehen, lässt sich entscheiden, ob eine rollgeformte oder eine gefräste Schiene die passende Lösung ist.
Eine strukturierte Vorgehensweise hilft dabei, die Auswahl zu systematisieren:
- Traglast und Lastverteilung ermitteln: Statische Last, dynamische Spitzen und die Position des Lastschwerpunkts relativ zur Schiene bestimmen maßgeblich die Auswahl.
- Auszugsweg und Schienenlänge festlegen: Teilauszug, Vollauszug oder Überauszug haben unterschiedliche Auswirkungen auf die effektive Traglast.
- Einbausituation prüfen: Enge Platzverhältnisse schränken die wählbare Schienenhöhe und -breite ein. Wandstärken und Einbaurichtung müssen in die Auslegung einfließen.
- Umgebungsbedingungen berücksichtigen: Feuchtigkeit, Reinigungsmedien, Temperatur und chemische Belastung bestimmen den geeigneten Werkstoff.
- Fertigungsmethode ableiten: Wenn die Lastanforderungen im Standardbereich liegen, ist die rollgeformte Schiene wirtschaftlich sinnvoll. Liegen die Anforderungen darüber oder sind enge Toleranzen gefragt, kommt die gefräste Variante in Betracht.
Ein wichtiger Hinweis für die Praxis: Die angegebenen Traglasten gelten immer für den bestimmungsgemäßen Einbau gemäß den jeweiligen Montageangaben. Abweichungen in der Einbaulage, asymmetrische Lastverteilung oder Vibrationen können die tatsächlich nutzbare Traglast erheblich beeinflussen. Eine technische Beratung vor der endgültigen Auswahl spart im Zweifel Zeit und Kosten.
Wie SCHOCK® bei der Auswahl der richtigen Teleskopschiene unterstützt
Wir wissen, dass die Wahl zwischen rollgeformten und gefrästen Teleskopschienen in der Praxis oft mehr ist als eine technische Frage: Es geht um Zuverlässigkeit, Lieferfähigkeit und die Sicherheit, dass die gewählte Lösung auch unter realen Betriebsbedingungen funktioniert. Deshalb begleiten wir Sie von der ersten Anfrage bis zur fertig konfigurierten Schiene.

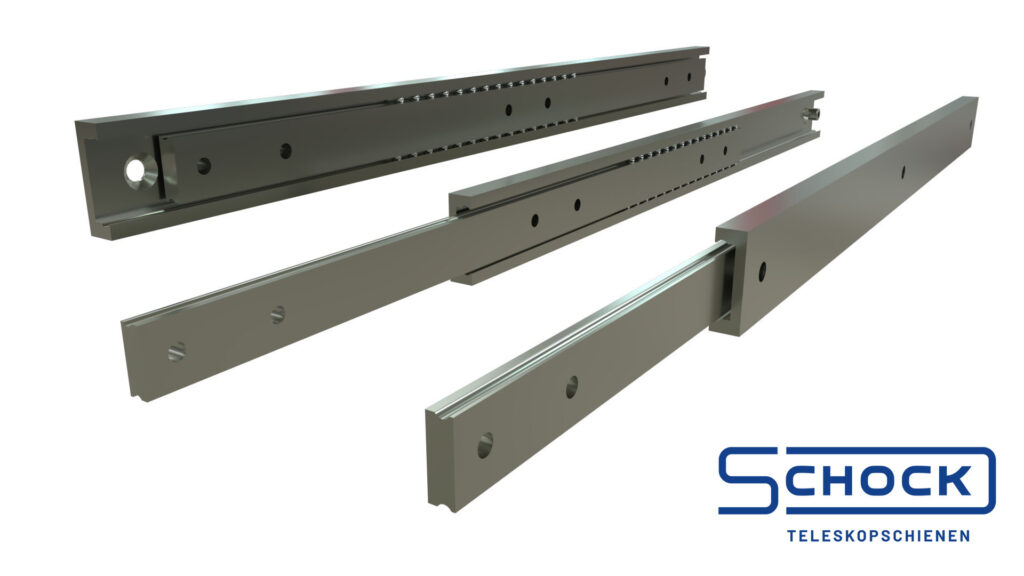

- Unsere Ultra-Schwerlast Teleskopschienen werden als CNC-gefräste Massivmaterial-Schienen individuell nach Auftragseingang gefertigt und sind bei bestimmungsgemäßem Einbau gemäß Montageangaben für Traglasten bis 2.500 kg pro Paar ausgelegt.
- Wir fertigen in den Werkstoffen verzinkter Stahl, Edelstahl V4A (1.4404) und Aluminium EN-AW 6082 T6, je nach Anforderungsprofil Ihrer Anwendung.
- Unsere Schienen werden vollständig in Europa entwickelt und gefertigt, von der Profilentwicklung bis zur montagefertigen Baugruppe.
- Wir sind nach ISO 9001 zertifiziert und setzen Total Quality Management konsequent in allen Fertigungsbereichen um.
- Dank hoher Fertigungstiefe innerhalb der SCHOCK® Group können wir kurze Lieferwege und schnelle Reaktionszeiten gewährleisten.
Wenn Sie konkrete Lastanforderungen, Einbausituationen oder Werkstoffvorgaben haben, sprechen Sie uns gerne direkt an. Ein Beratungsgespräch hilft dabei, schnell die technisch und wirtschaftlich passende Lösung zu finden.
