Welche Vorteile bieten Teleskopschienen gegenüber festen Führungen?

Wer in der Industrie oder im Handwerk nach der richtigen Auszugslösung sucht, steht früher oder später vor einer grundlegenden Frage: Reicht eine feste Führung aus, oder lohnt sich der Einsatz von Teleskopschienen? Die Antwort hängt von den konkreten Anforderungen ab, doch in vielen Anwendungen bieten Teleskopschienen klare funktionale Vorteile, die sich direkt auf Bedienkomfort, Sicherheit und Langlebigkeit auswirken.

In diesem Artikel beantworten wir die wichtigsten Fragen rund um Teleskopschienen, ihren Unterschied zu festen Führungen und worauf Sie bei Auswahl und Montage achten sollten.

Was sind Teleskopschienen und wie funktionieren sie?

Teleskopschienen sind kugelgelagerte Linearführungen, die aus mehreren ineinandergleitenden Schienenprofilen bestehen. Sie ermöglichen eine geführte, reibungsarme Auszugsbewegung entlang einer definierten Achse. Die Kugelführung zwischen den Profilen sorgt für eine gleichmäßige Lastverteilung und eine präzise, spielarme Bewegung.

Das Grundprinzip ist einfach: Zwei oder mehr Schienenprofile sind so ineinander gelagert, dass das innere Profil aus dem äußeren herausgezogen werden kann, ohne zu kippen oder zu verkanten. Je nach Bauart spricht man von Teilauszügen, Vollauszügen oder Überauszügen. Bei einem Teilauszug fährt das innere Profil nur teilweise heraus, beim Vollauszug vollständig und beim Überauszug sogar über die Einbaulänge hinaus. Das macht Teleskopschienen besonders flexibel einsetzbar – von leichten Schubladensystemen bis hin zu schweren Industrieeinheiten.

Die Kugelkäfige zwischen den Profilen übertragen die Last gleichmäßig und reduzieren die Reibung auf ein Minimum. Das Ergebnis ist eine Auszugsbewegung, die sich leicht anfühlt – auch wenn erhebliche Gewichte bewegt werden.

Was ist der Unterschied zwischen Teleskopschienen und festen Führungen?

Der wesentliche Unterschied liegt in der Beweglichkeit: Feste Führungen halten Bauteile starr in Position, während Teleskopschienen eine kontrollierte, geführte Linearbewegung ermöglichen. Feste Führungen bieten hohe Stabilität ohne Bewegungsfreiheit; Teleskopschienen kombinieren Stabilität mit gezielter Zugänglichkeit.

Feste Führungen, zum Beispiel verschraubte Schienen oder starre Halterungen, eignen sich gut für statische Anwendungen, bei denen keine Bewegung erforderlich ist und maximale Steifigkeit im Vordergrund steht. Sie sind in der Regel günstiger in der Anschaffung und einfacher zu montieren.

Teleskopschienen hingegen lösen ein grundlegendes Problem: Wie kommt man an Inhalte, Baugruppen oder Werkzeuge heran, die in einem Schrank, Fahrzeug oder Gerät untergebracht sind? Eine feste Führung kann das nicht leisten. Teleskopschienen ermöglichen das vollständige oder teilweise Herausfahren von Einheiten, ohne dass die gesamte Konstruktion bewegt werden muss. Das spart Zeit, schont das Material und verbessert die Ergonomie am Arbeitsplatz deutlich.

Welche konkreten Vorteile bieten Teleskopschienen im Industrieeinsatz?

Teleskopschienen bieten im Industrieeinsatz vor allem drei Vorteile: bessere Zugänglichkeit zu verbauten Einheiten, hohe Tragfähigkeit bei gleichzeitig leichter Bedienung sowie eine lange Lebensdauer durch robuste Kugelführung. Sie verbessern Ergonomie, Wartungsfreundlichkeit und Betriebssicherheit in einem.

Ergonomie und Zugänglichkeit

In Werkstattwagen, Industrielagersystemen oder Servicemöbeln sind Teleskopschienen ein wichtiger Faktor für effizientes Arbeiten. Der Bediener kann Schubladen, Auszüge oder Einschübe vollständig herausfahren und hat so freien Zugriff auf den gesamten Inhalt, ohne sich zu verrenken oder Teile umzuräumen. Das reduziert Fehler und spart wertvolle Arbeitszeit.

Hohe Tragfähigkeit bei leichter Bedienung

Kugelgelagerte Teleskopschienen können bei bestimmungsgemäßem Einbau gemäß den Montageangaben sehr hohe Lasten tragen, ohne dass die Bedienung schwergängig wird. Die Kugelführung verteilt die Last gleichmäßig über die gesamte Schienenlänge und ermöglicht eine leichtgängige Bewegung selbst bei hohem Gewicht. Das ist besonders relevant in der Fahrzeugtechnik, im Maschinenbau oder bei schweren Industrieauszügen.

Langlebigkeit und Wartungsarmut

Hochwertige Teleskopschienen sind für hohe Lastwechselzahlen ausgelegt. Die Kugelkäfige und Laufbahnen sind auf Dauerbetrieb optimiert, sodass die Schienen über viele Jahre zuverlässig funktionieren, ohne regelmäßige Wartung zu erfordern. Das senkt die Betriebskosten und erhöht die Verfügbarkeit von Maschinen und Anlagen.

Wann sollte man Teleskopschienen statt fester Führungen wählen?

Teleskopschienen sind die richtige Wahl, wenn regelmäßiger Zugriff auf verbaute Einheiten erforderlich ist, wenn Ergonomie und Bedienkomfort eine Rolle spielen oder wenn schwere Lasten sicher und leichtgängig bewegt werden müssen. Feste Führungen reichen aus, wenn eine statische Halterung ohne Bewegungsbedarf genügt.

Konkrete Situationen, in denen Teleskopschienen klar im Vorteil sind:

Werkzeug- und Materialschubladen in Werkstattwagen oder Servicefahrzeugen
Einschübe in Maschinen, die für Wartung oder Reinigung regelmäßig herausgezogen werden
Industrielagersysteme mit häufigem Zugriff auf unterschiedliche Ebenen
medizinische Geräte oder Laborausstattung, bei denen präzise Bewegung und Hygiene wichtig sind
Spezialfahrzeuge und Rettungsfahrzeuge mit ausziehbaren Geräteträgern

Wenn die Anwendung hingegen keine Bewegung erfordert und maximale Steifigkeit im Vordergrund steht, kann eine feste Führung die wirtschaftlichere Lösung sein. In vielen Industrieprojekten ist jedoch die Kombination beider Prinzipien sinnvoll: feste Führungen für strukturelle Elemente und Teleskopschienen für alle Einheiten, auf die zugegriffen werden muss.

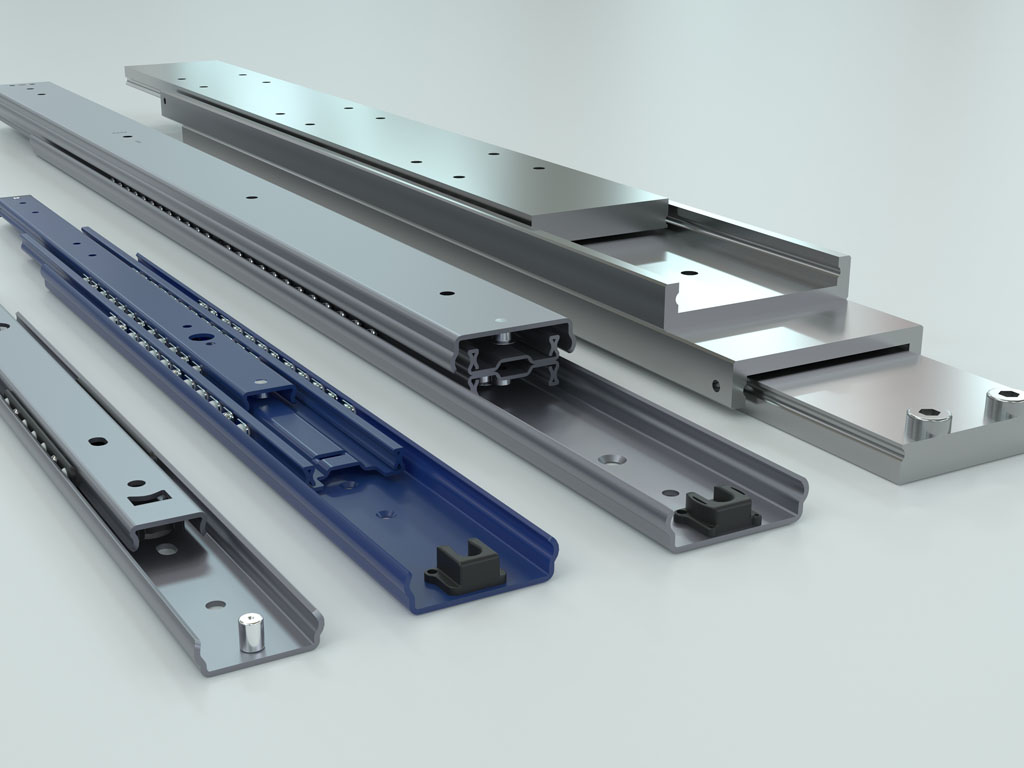

Welche Werkstoffe gibt es bei Teleskopschienen und wofür eignen sie sich?

Teleskopschienen sind in drei Hauptwerkstoffen erhältlich: verzinkter Stahl, Aluminium und Edelstahl. Jeder Werkstoff hat spezifische Stärken, die ihn für bestimmte Einsatzbereiche besonders geeignet machen.

Verzinkter Stahl ist die robusteste und tragfähigste Option. Er eignet sich für Anwendungen mit hohen Lasten und mechanischen Beanspruchungen, zum Beispiel in der Industrie, im Maschinenbau oder in Werkstattwagen. Die Verzinkung bietet einen grundlegenden Korrosionsschutz für normale Umgebungsbedingungen.

Aluminium punktet mit geringem Eigengewicht bei guter Stabilität. Das ist überall dort relevant, wo das Gesamtgewicht eines Systems eine Rolle spielt, etwa in Fahrzeuganwendungen oder mobilen Einheiten. Aluminium ist zudem korrosionsbeständig und optisch ansprechend.

Edelstahl ist die Wahl für hygienisch sensible oder feuchte Umgebungen. In der Lebensmittelverarbeitung, Gastronomie, Medizintechnik oder in maritimen Anwendungen ist Edelstahl oft die einzig sinnvolle Option. Er widersteht aggressiven Reinigungsmitteln, Feuchtigkeit und Korrosion zuverlässig und erfüllt die hohen Hygieneanforderungen dieser Branchen.

Wie lassen sich Teleskopschienen korrekt dimensionieren und montieren?

Die korrekte Dimensionierung von Teleskopschienen beginnt mit drei Kernparametern: der zu tragenden Last, der erforderlichen Auszugslänge und den verfügbaren Einbaumaßen. Nur wenn diese Parameter stimmen, können Teleskopschienen ihre volle Tragfähigkeit bei bestimmungsgemäßem Einbau gemäß den Montageangaben entfalten.

Dimensionierung

Zunächst bestimmen Sie das Gewicht des zu bewegenden Elements inklusive aller Inhalte. Wichtig: Die angegebene Tragkraft gilt immer für ein Schienenpaar und bei bestimmungsgemäßem Einbau gemäß den Montageangaben des Herstellers. Berücksichtigen Sie auch dynamische Lasten, also Stöße oder Vibrationen, die in Fahrzeugen oder Maschinen auftreten können. Die Auszugslänge bestimmt, welcher Auszugstyp – Teilauszug, Vollauszug oder Überauszug – die richtige Wahl ist.

Montage

Bei der Montage gilt: Die Schienen müssen parallel und auf gleicher Höhe eingebaut werden. Schon kleine Abweichungen können die Leichtgängigkeit beeinträchtigen und die Lebensdauer verkürzen. Achten Sie auf ausreichend viele Befestigungspunkte entlang der Schienenlänge und verwenden Sie das vom Hersteller empfohlene Befestigungsmaterial. Für Anwendungen mit Vibrationen oder Erschütterungen empfehlen sich zusätzliche Sicherungselemente wie Verriegelungen, die ein unbeabsichtigtes Öffnen verhindern.

Optionale Funktionen wie Dämpfung und Einzugautomatik können je nach Anwendung den Komfort und die Betriebssicherheit weiter erhöhen und sollten bereits in der Planungsphase berücksichtigt werden.

Wie SCHOCK® Sie bei der Wahl der richtigen Teleskopschienen unterstützt

Wir bei SCHOCK® bieten Ihnen ein breites Sortiment an kugelgelagerten Teleskopschienen „Made in Europe", das nahezu jede Anforderung abdeckt. Ob leichte Schubladenlösungen oder schwere Industrieauszüge mit hohen Tragfähigkeiten bei bestimmungsgemäßem Einbau gemäß den Montageangaben: Wir haben die passende Lösung für Ihre Anwendung.

Unser Programm umfasst unter anderem:

Teilauszüge, Vollauszüge und Überauszüge in verschiedenen Längen
Ausführungen in verzinktem Stahl, Aluminium und Edelstahl für jede Umgebung
smarte Zusatzfunktionen wie Dämpfung und Verriegelung
maßgeschneiderte OEM-Lösungen für spezifische Industrieanforderungen
kurze Lieferzeiten dank hoher Fertigungstiefe und europäischer Produktion

Sie haben eine konkrete Anwendung und möchten wissen, welche Teleskopschiene die richtige ist? Kontaktieren Sie uns – wir helfen Ihnen, die optimale Lösung für Ihr Projekt zu finden.
