Wer sich mit Schubladen, Auszügen oder Lagersystemen beschäftigt, stößt früher oder später auf den Begriff Schubladenauszug. Doch was genau steckt dahinter, wie funktioniert das Ganze technisch, und worauf kommt es beim Kauf wirklich an? In diesem Artikel beantworten wir die wichtigsten Fragen rund um das Thema, damit Sie die richtige Lösung für Ihre Anwendung finden.

Ob im Werkstattwagen, im Industrieregal oder in medizinischen Geräten: Schubladenauszüge sind ein zentrales Bauteil in vielen professionellen Umgebungen. Umso wichtiger ist es, die grundlegenden Begriffe und Unterschiede zu kennen, bevor man eine Kaufentscheidung trifft.

Was ist ein Schubladenauszug?

Ein Schubladenauszug ist ein mechanisches Führungselement, das eine Schublade oder ein Auszugelement geführt und stabil aus einem Gehäuse, Schrank oder Rahmen herausziehen lässt. Er verbindet das feste Gehäuse mit dem beweglichen Teil und sorgt dafür, dass die Bewegung kontrolliert, geradlinig und wiederholbar abläuft.

Im gewerblichen und industriellen Kontext geht es beim Schubladenauszug weit über die einfache Schublade im Büroschrank hinaus. Hier müssen Auszüge hohe Lasten tragen, extremen Bedingungen standhalten und über viele Tausend Zyklen hinweg zuverlässig funktionieren. Der Begriff wird häufig synonym zu Teleskopschiene oder Teleskopführung verwendet, da viele Auszüge auf dem Teleskopprinzip basieren.

Wie funktioniert ein Schubladenauszug technisch?

Ein Schubladenauszug funktioniert durch ineinandergreifende Schienen, die mithilfe von Kugellagern oder Wälzkörpern gegeneinander geführt werden. Die Kugeln rollen zwischen den Schienenprofilen und ermöglichen eine reibungsarme, präzise Linearbewegung. Je nach Ausführung besteht der Auszug aus zwei oder drei Schienenelementen.

Das Teleskopprinzip im Detail

Bei kugelgelagerten Teleskopschienen sind die einzelnen Schienen so ineinander verschachtelt, dass sie sich beim Herausziehen stufenlos ausfahren. Die Kugeln übernehmen dabei die Führung und verteilen die Last gleichmäßig über die gesamte Schienenlänge. Das sorgt für eine ruhige, spielfreie Bewegung, auch unter hoher Belastung.

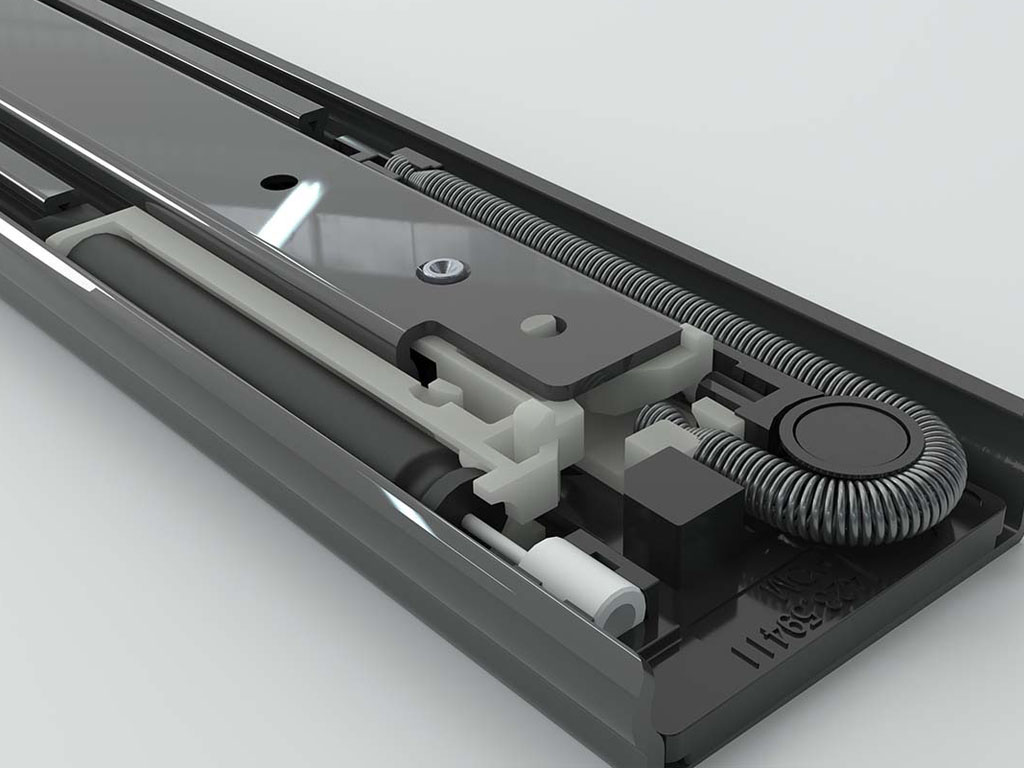

Zusatzfunktionen wie Dämpfung oder Verriegelung in der Ein- oder Ausfahrposition erhöhen den Komfort und die Betriebssicherheit. Gerade in industriellen Anwendungen, in denen Schubladenauszüge täglich intensiv genutzt werden, machen solche Features im Alltag einen spürbaren Unterschied.

Welche Arten von Schubladenauszügen gibt es?

Schubladenauszüge lassen sich nach Auszugslänge, Tragkraft und Werkstoff unterscheiden. Die drei häufigsten Typen sind Teilauszug, Vollauszug und Überauszug. Sie unterscheiden sich darin, wie weit der bewegliche Teil aus dem Gehäuse herausgezogen werden kann.

Darüber hinaus gibt es Unterschiede beim Material: Schienen aus verzinktem Stahl, Aluminium oder Edelstahl bieten je nach Anforderung unterschiedliche Vorteile in Bezug auf Gewicht, Korrosionsbeständigkeit und Tragkraft. Für hygienisch sensible Bereiche wie die Lebensmittelverarbeitung oder die Medizintechnik empfehlen sich Edelstahlvarianten, da sie besonders leicht zu reinigen und widerstandsfähig gegenüber Feuchtigkeit und Reinigungsmitteln sind.

Was ist der Unterschied zwischen Teilauszug und Vollauszug?

Der Hauptunterschied liegt im Ausfahrweg: Ein Teilauszug lässt den beweglichen Teil nur teilweise aus dem Gehäuse herausziehen, typischerweise zwischen 50 und 75 Prozent der Schienenlänge. Ein Vollauszug hingegen ermöglicht einen Ausfahrweg von 100 Prozent, sodass der Inhalt vollständig zugänglich ist.

Wann ist welche Variante sinnvoll?

Teilauszüge sind oft kompakter und kostengünstiger. Sie eignen sich gut für Anwendungen, bei denen der vollständige Zugriff auf den Inhalt nicht erforderlich ist, zum Beispiel in Schränken mit häufig genutzten, leicht erreichbaren Gegenständen.

Vollauszüge bieten maximale Zugänglichkeit und sind in professionellen Umgebungen oft die bessere Wahl: im Werkstattwagen, im Servicemöbel oder im Industrieregal, wo man schnell und sicher auf Werkzeug oder Material zugreifen muss. Eine dritte Variante, der Überauszug, fährt sogar über 100 Prozent der Schienenlänge hinaus und ermöglicht so den Zugriff auch auf Inhalte, die sich weit hinten im Auszug befinden.

Worauf sollte man beim Kauf eines Schubladenauszugs achten?

Beim Kauf eines Schubladenauszugs sind Tragkraft, Auszugslänge, Werkstoff und die Einbausituation die wichtigsten Kriterien. Wer diese vier Punkte klar definiert, findet deutlich schneller die passende Lösung für seine Anwendung.

Folgende Punkte helfen Ihnen bei der Auswahl:

Tragkraft: Wie viel Gewicht muss der Auszug bei bestimmungsgemäßem Einbau gemäß den Montageangaben tragen? Planen Sie dabei immer einen ausreichenden Puffer ein.
Auszugslänge: Wie lang muss der Auszug sein, und wie weit soll er ausfahren? Schienen sind in verschiedenen Längen erhältlich, oft bis zu mehreren Metern.
Werkstoff: Stahl, Aluminium oder Edelstahl? Die Wahl hängt von der Umgebung, dem Gewicht und den hygienischen Anforderungen ab.
Einbausituation: Seitenmontage oder Bodenmontage? Welcher Einbauraum steht zur Verfügung? Das beeinflusst die Bauform der Schiene.
Zusatzfunktionen: Benötigen Sie Dämpfung oder eine Verriegelung? Diese Features erhöhen Komfort und Sicherheit im Betrieb.

Gerade im gewerblichen Einsatz lohnt es sich, nicht nur auf den Preis zu schauen, sondern die Gesamtkosten über die Lebensdauer zu berücksichtigen. Ein hochwertiger Schubladenauszug zahlt sich durch Langlebigkeit und Zuverlässigkeit aus.

In welchen Branchen werden Schubladenauszüge eingesetzt?

Schubladenauszüge kommen in nahezu jeder Branche zum Einsatz, in der Gegenstände gelagert, transportiert oder zugänglich gemacht werden müssen. Besonders relevant sind sie überall dort, wo hohe Belastungen, anspruchsvolle Umgebungsbedingungen oder häufige Nutzungszyklen auftreten.

Typische Einsatzbereiche sind unter anderem:

Maschinenbau und Anlagenbau: Auszüge für Schaltschränke, Bedieneinheiten oder Werkzeugaufnahmen
Fahrzeugtechnik und Fahrzeugausbau: Auszüge in Servicefahrzeugen, Einsatzfahrzeugen oder Nutzfahrzeugen
Medizintechnik: Hygienische Edelstahlauszüge in medizinischen Geräten, OP-Möbeln oder Laboreinrichtungen
Lebensmittelverarbeitung und Gastronomie: Korrosionsbeständige Auszüge, die leicht zu reinigen und feuchtigkeitsresistent sind
Industrie und Handwerk: Werkstattwagen, Lagersysteme, Servicemöbel und Sonderkonstruktionen
Maritime Anwendungen: Schienen, die Salzwasser und Feuchtigkeit dauerhaft standhalten

Die Bandbreite der Anwendungen zeigt, wie vielseitig ein guter Schubladenauszug einsetzbar ist. Entscheidend ist dabei immer, dass die Schiene auf die spezifischen Anforderungen der jeweiligen Branche abgestimmt wird.

Wie SCHOCK® Sie bei der Wahl des richtigen Schubladenauszugs unterstützt

Als Spezialist für kugelgelagerte Teleskopschienen bieten wir Ihnen ein umfassendes Sortiment, das nahezu jede Anforderung abdeckt. Egal, ob Sie einen einfachen Schubladenauszug für leichte Lasten oder eine Schwerlastlösung für anspruchsvolle Industrieanwendungen suchen: Wir haben die passende Lösung für Sie.

Unser Produktprogramm umfasst:

Teilauszüge, Vollauszüge und Überauszüge für unterschiedlichste Einbausituationen
Tragkräfte bei bestimmungsgemäßem Einbau gemäß den Montageangaben – von leichten Lasten bis hin zu Schwerlastausführungen
Werkstoffe aus verzinktem Stahl, Aluminium und Edelstahl für jede Umgebung
Smarte Zusatzfunktionen wie Dämpfung und Verriegelung
Maßgeschneiderte OEM-Lösungen für spezifische Anforderungen

Alle unsere Teleskopschienen werden vollständig in Europa entwickelt und gefertigt, was kurze Lieferzeiten und kompromisslose Qualität sicherstellt. Kontaktieren Sie uns und lassen Sie uns gemeinsam den richtigen Schubladenauszug für Ihre Anwendung finden.
