Was passiert wenn eine Führung unter Tonnenlast nachgibt?

Wenn eine Führung unter Tonnenlast nachgibt, folgen strukturelle Schäden an der Schiene selbst, Funktionsverlust der gesamten Baugruppe und im schlimmsten Fall ein unkontrolliertes Abkippen schwerer Aggregate. Der Schaden entsteht meist nicht plötzlich, sondern kündigt sich durch zunehmende Durchbiegung, Klemmneigung und Präzisionsverlust an. Die folgenden Abschnitte zeigen, warum Führungen unter Schwerlast versagen, welche Folgen das hat und woran Sie eine wirklich tragfähige Lösung erkennen.

Welche Schäden entstehen, wenn eine Schiene überlastet wird?

Eine überlastete Teleskopschiene zeigt typischerweise plastische Verformungen an den Laufbahnen, Kugelkäfigbruch oder Rissbildung im Profil. Bei kugelgelagerten Systemen führt Überlast zuerst zu Eindrückungen in den Laufbahnen, die den Lauf ungleichmäßig machen und die Tragfähigkeit dauerhaft reduzieren, auch wenn die Schiene optisch noch intakt wirkt.

Konkret können folgende Schäden auftreten:

Plastische Verformung der Laufbahnen: Punktuelle Überlastung hinterlässt bleibende Eindrücke, sogenannte Brinelling-Schäden, die den Rollwiderstand erhöhen und die Laufruhe zerstören.
Profilverformung: Zu dünne Wandstärken oder falsch gewählte Materialien führen dazu, dass sich das Profil selbst dauerhaft verbiegt.
Kugelkäfigversagen: Bei dynamischer Belastung durch Stöße oder Vibrationen bricht der Käfig, Kugeln verteilen sich unkontrolliert, und die Schiene blockiert.
Verbindungsversagen: Die Befestigungspunkte an Korpus oder Schublade reißen aus, wenn die Schiene die Last nicht mehr gleichmäßig verteilt.

Besonders tückisch: Viele dieser Schäden entstehen schleichend. Die Schiene funktioniert noch, aber mit jedem Zyklus nimmt die Belastbarkeit weiter ab, bis ein plötzlicher Ausfall eintritt.

Warum versagen Standardschienen früher als angegeben?

Standardschienen versagen früher als angegeben, weil Herstellerangaben zur Tragkraft häufig unter Idealbedingungen ermittelt werden: statische Last, symmetrische Einbaulage, optimale Befestigung. Im realen Betrieb weichen diese Bedingungen oft erheblich ab, und die tatsächliche Belastbarkeit sinkt deutlich.

Mehrere Faktoren verstärken diesen Effekt:

Dynamische Lasten: Vibrationen, Stöße beim Einfahren oder ungleichmäßige Lastverteilung multiplizieren die effektive Kraft auf die Schiene weit über den Nennwert hinaus.
Exzentrische Belastung: Wenn das Gewicht nicht mittig über der Schiene liegt, entstehen Biegemomente, die die Tragfähigkeit erheblich reduzieren.
Falsche Einbaulage: Schienen, die für horizontalen Einbau ausgelegt sind, verlieren bei seitlichem oder vertikalem Einbau einen großen Teil ihrer angegebenen Kapazität.
Unzureichende Befestigung: Zu wenige oder falsch positionierte Schrauben leiten die Last nicht korrekt in die Tragstruktur weiter.
Materialqualität: Dünnwandige Profile aus minderwertigen Stählen erreichen ihre Nennlast nur unter optimalen Laborbedingungen.

Wichtig: Traglastangaben gelten immer nur bei bestimmungsgemäßem Einbau gemäß den jeweiligen Montageangaben des Herstellers. Wer diese Angaben nicht sorgfältig prüft, plant mit falschen Sicherheitsreserven.

Wie wirkt sich Durchbiegung auf Präzision und Funktion aus?

Durchbiegung unter Last verschiebt die geometrische Achse der Führung und verändert die Krafteinleitung auf die Laufbahnen. Das Ergebnis: Die Schiene läuft nicht mehr parallel, Kugeln werden ungleichmäßig belastet, und der Auszug klemmt oder hakelt. Bei Schwerlast-Auszugssystemen kann bereits eine Durchbiegung von wenigen Zehntelmillimetern die Funktion beeinträchtigen.

In der Praxis zeigt sich das in mehreren Symptomen:

Klemmneigung: Die Schiene lässt sich im ausgefahrenen Zustand schwerer bewegen, weil die Laufbahnen nicht mehr fluchten.
Positionsungenauigkeit: Bei Maschinen oder Messgeräten, die eine definierte Auszugsposition benötigen, führt Durchbiegung zu Reproduzierbarkeitsfehlern.
Erhöhter Verschleiß: Punktuelle Überlastung einzelner Kugeln durch Schiefstellung beschleunigt den Verschleiß exponentiell.
Kippmoment: Bei langen Auszugslängen und schweren Lasten verstärkt Durchbiegung das Kippmoment, was die Belastung auf die hinteren Befestigungspunkte stark erhöht.

Für Anwendungen mit großen Auszugslängen, zum Beispiel bei Schienenlängen ab 1.500 mm, ist eine ausreichende Profilsteifigkeit deshalb kein optionales Merkmal, sondern eine funktionale Grundvoraussetzung.

Was sind die Folgekosten einer falsch dimensionierten Schiene?

Eine falsch dimensionierte Schiene verursacht Kosten, die weit über den Preis der Schiene selbst hinausgehen. Ungeplante Stillstände, Austauscharbeiten unter Betriebsbedingungen und Schäden an angrenzenden Bauteilen summieren sich schnell zu einem Vielfachen der ursprünglichen Investition.

Die wichtigsten Kostentreiber sind:

Stillstandskosten: In der Industrie oder im Fahrzeugbau kann ein ungeplanter Ausfall einer Führung eine gesamte Produktionslinie oder ein Fahrzeug außer Betrieb setzen.
Demontage- und Einbauaufwand: Schwere Aggregate, die auf Teleskopschienen montiert sind, lassen sich nicht mal eben tauschen. Der Austausch einer Schiene unter einem Aggregat mit mehreren hundert Kilogramm Gewicht erfordert Hebezeuge, Fachpersonal und Zeit.
Folgeschäden: Wenn eine Schiene versagt und sich das Aggregat unkontrolliert bewegt, können Kabel, Schläuche, Steuerungen oder angrenzende Bauteile beschädigt werden.
Wiederholte Fehlinvestitionen: Wer eine zu schwache Schiene durch eine weitere zu schwache Schiene ersetzt, zahlt mehrfach, ohne das Problem zu lösen.

Erfahrungen aus der Praxis zeigen: Die Entscheidung für eine robustere, korrekt dimensionierte Führungslösung von Anfang an ist wirtschaftlich fast immer günstiger als der nachträgliche Austausch unter Betriebsbedingungen.

Woran erkennt man eine Schiene mit echter Schwerlasttauglichkeit?

Eine Schiene mit echter Schwerlasttauglichkeit erkennt man an konkreten, nachvollziehbaren Merkmalen: hohe Profilwandstärken, vollständige Kugelführung über die gesamte Auszugslänge, belastbare Traglastangaben mit klarer Konditionierung auf Einbaulage und Lastangriffspunkt sowie eine Fertigung, die auf Präzision und Langzeitstabilität ausgelegt ist.

Achten Sie bei der Auswahl auf folgende Merkmale:

Dokumentierte Tragkraft mit Einbaubedingungen: Seriöse Hersteller geben Traglastkurven an, die zeigen, wie die Tragfähigkeit mit zunehmender Auszugslänge und veränderter Lastposition variiert.
Profilgeometrie und Materialstärke: Schwerlastschienen benötigen ausreichend dimensionierte Wandstärken und ein Profil, das Biegemomente aufnehmen kann.
Kugelkäfigqualität: Hochwertige Käfige aus Stahl oder Polyamid halten dynamischen Lasten und Vibrationen dauerhaft stand.
Werkstoffwahl: Für korrosive oder hygienisch sensible Umgebungen sind Edelstahl oder geeignet beschichtete Stähle erforderlich, nicht nur wegen der Optik, sondern wegen der Langzeitstabilität.
Fertigungstiefe: Hersteller, die Profile selbst rollformen und Baugruppen komplett montieren, können Qualität über die gesamte Wertschöpfungskette kontrollieren.
Qualitätszertifizierung: Eine ISO 9001-Zertifizierung zeigt, dass Qualitätsprozesse systematisch verankert sind.

Wann sollte eine Schiene ausgetauscht oder nachgerüstet werden?

Eine Schiene sollte ausgetauscht werden, wenn sie sichtbare plastische Verformungen zeigt, im Betrieb klemmt oder hakelt, ungewöhnliche Geräusche beim Ausfahren erzeugt oder die Last nicht mehr sicher in jeder Auszugsposition hält. Nachgerüstet werden sollte immer dann, wenn sich die Betriebsbedingungen geändert haben, zum Beispiel durch höhere Lasten, veränderte Einbaulagen oder häufigere Nutzungszyklen.

Konkrete Indikatoren für einen notwendigen Austausch:

Die Schiene zeigt im ausgefahrenen Zustand sichtbare Durchbiegung unter Nennlast.
Der Lauf ist ungleichmäßig, ruckartig oder erfordert spürbar mehr Kraft als bei der Erstmontage.
Schraubenverbindungen an den Befestigungspunkten lockern sich regelmäßig.
Die ursprüngliche Traglastangabe entspricht nicht mehr den tatsächlichen Betriebslasten.
Korrosion hat die Laufbahnen oder den Käfig angegriffen.

Für die Nachrüstung gilt: Tauschen Sie nicht einfach durch eine baugleiche Schiene aus, wenn die Ausgangsdimensionierung das Problem war. Nutzen Sie den Austausch als Gelegenheit, die Anforderungen neu zu bewerten und eine Lösung zu wählen, die ausreichend Sicherheitsreserven für den realen Betrieb mitbringt.

Wie SCHOCK® bei Schwerlast-Auszugslösungen unterstützt

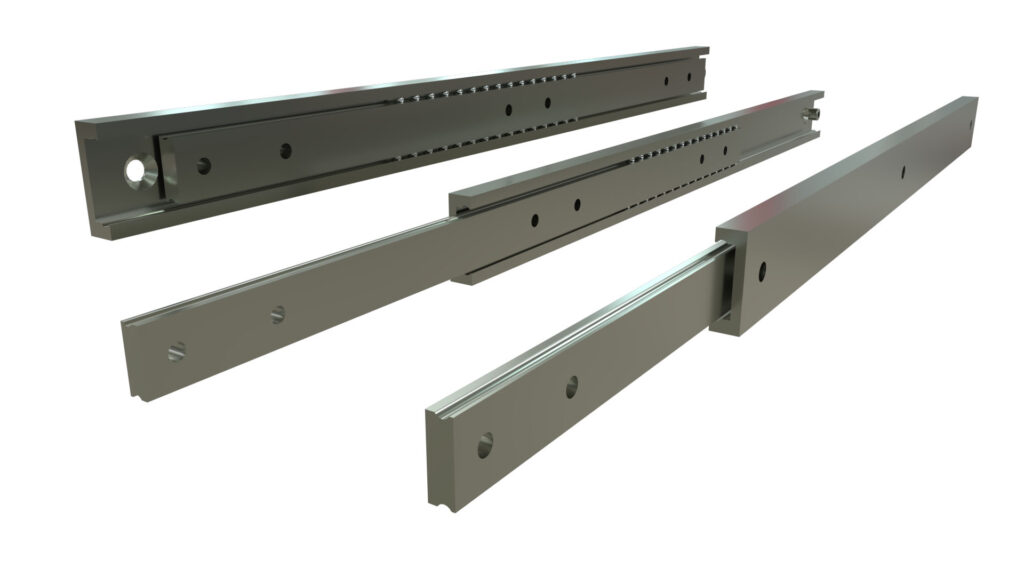

Wenn Führungen unter Tonnenlast zuverlässig funktionieren müssen, brauchen Sie mehr als einen Katalog mit Traglasttabellen. Wir bei SCHOCK® Teleskopschienen entwickeln und fertigen kugelgelagerte Schwerlastauszüge vollständig in Europa, von der Profilgeometrie bis zur montierten Baugruppe.

Was wir konkret für Ihre Anwendung mitbringen:

Tragkräfte bis 2.500 kg bei bestimmungsgemäßem Einbau gemäß unseren Montageangaben, in Schienenlängen bis 3.000 mm.
Werkstoffe für anspruchsvolle Umgebungen: Verzinkter Stahl, Aluminium und Edelstahl für korrosive, hygienisch sensible oder maritime Einsatzbereiche.
Hohe Fertigungstiefe: Wir rollformen Profile selbst und montieren komplette Baugruppen, das gibt uns direkte Kontrolle über Qualität und Lieferzeiten.
ISO 9001-Zertifizierung und konsequente Umsetzung von Total Quality Management in allen Fertigungsbereichen.
Technische Beratung: Wir unterstützen Sie bei der Auswahl der richtigen Schiene für Ihre spezifischen Einbaubedingungen, Lastszenarien und Bauraumvorgaben.

Wenn Sie eine Führungslösung für schwere Lasten planen oder eine bestehende Konstruktion überdenken möchten, sprechen Sie uns an. Ein Beratungsgespräch hilft Ihnen, die richtige Dimensionierung von Anfang an zu treffen.
